第1章 概述
1.1 项目背景
1.2 项目建设内容
智慧园环境监测系统：通过在葡萄园内安装农业气象监测设备，借助蜂窝智慧云平台实现葡萄生长环境的实时监测，为实现科学化种植、精细化管理提供数据依据。智慧园无线灌溉系统：对葡萄园内部灌溉控制系统进行自动化控制改造，使整个园区灌溉实现无人化管理，系统自动化进行精准灌溉，提高工作效率，降低人工成本。
智慧园绿色虫控系统：利用物联网太阳能物理杀虫灯，根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集昆虫并能有效杀灭昆虫，降低病虫指数，防治虫害。
智慧园可视化管理平台：通过在园区部署高清智能枪机、智能球机等，对园区进行360°监控方便管理员进行远程管理，提高工作效率，同时又能起到防盗作用。

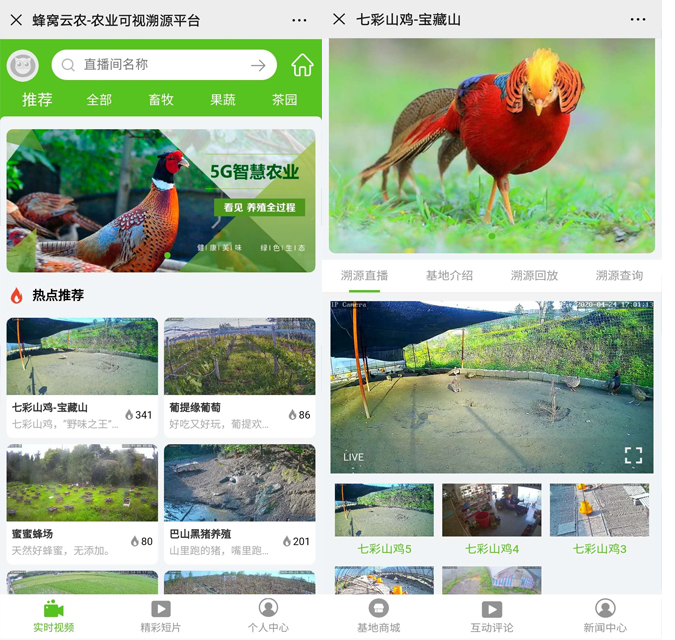

智慧园可视化溯源平台：通过在园区制高点、加工车间部署蜂窝智能直播摄像机，借助蜂窝云农可视直播平台，可以实现将葡萄园环境及其葡萄酒加工车间同步给客户，看得见的好品质，提高客户信任度，树立品牌形象，促进农产品销售。
智慧园电子商城平台：建设智慧园专属电子商城，网上销售园区产品，推广宣传园区产品，方便新老客户直接下单购买，商城另设分销商城，可一键分销，自动复制子商城，将客户变成合作伙伴，扩宽销售渠道，提高产品知名度。
智慧园展示中心建设：通过在管理中心安装LED全彩屏、触控设备、办公电脑等设备，方便管理员实现在办公室进行远程管理控制园区。同时为葡萄园拍摄宣传片有利于企业的宣传，同时拍摄360°VR全景，方便企业宣传，有利于消费者对葡萄园全景的了解。
第2章 智慧园技术方案

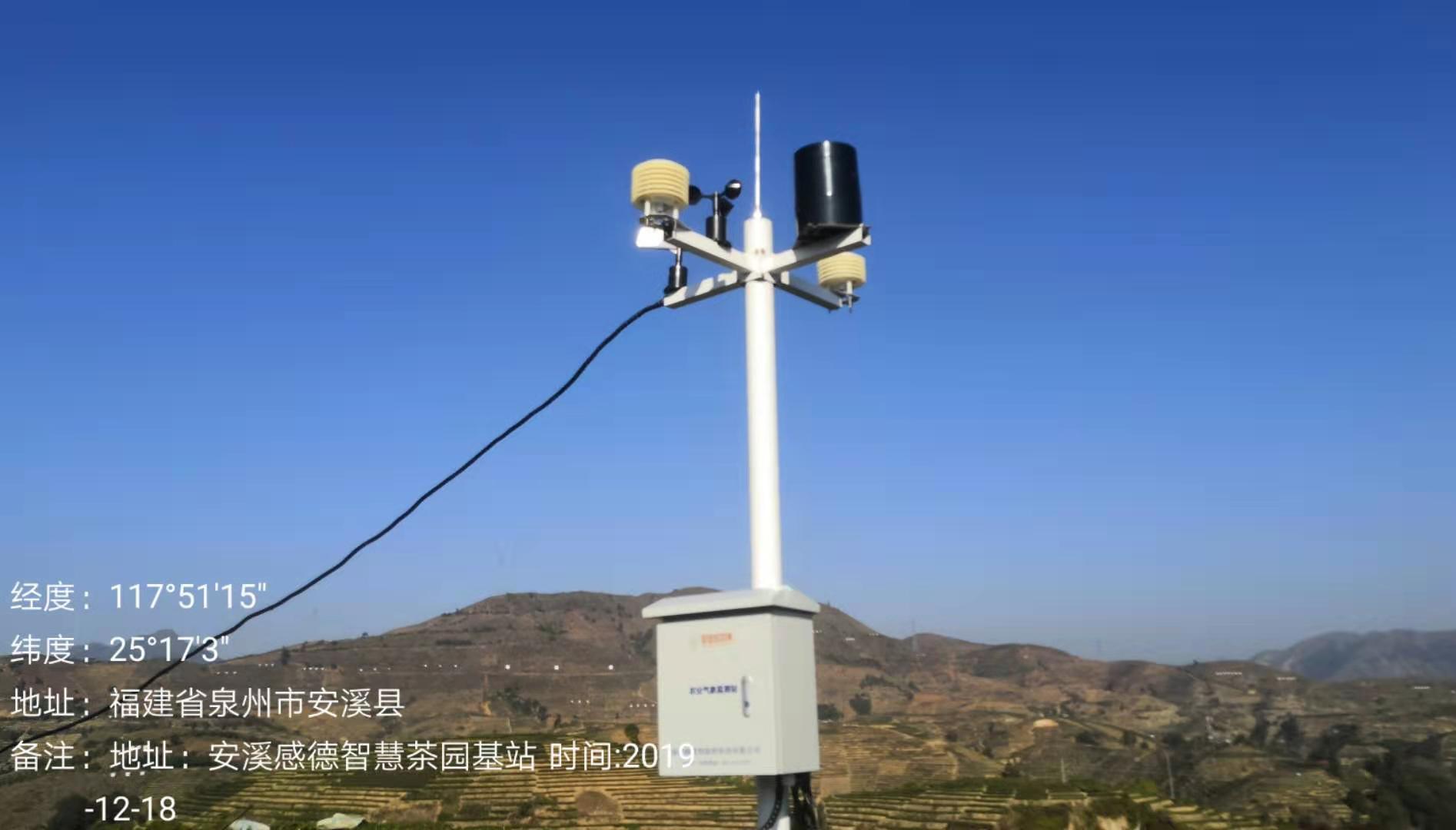

2.1 智慧园环境监测系统
功能及技术参数：
(1) 满足GB/T 24689.1-2009标准，满足大气环境监测及土壤监测需求。(2) 可检测包括风速、风向、空气温度、空气湿度、气压、光照强度、降雨量、土壤湿度、土壤温度、土壤PH值、土壤导电性、日照时数等气象及土壤数据。
(3) 支架：主杆表面采用热镀锌、静电喷塑工艺处理，抗腐蚀、抗氧化性强，主杆高度3.5米，配备防风拉索。
(4) 数据传输：通4G通信模块将采集的数据实时传输到智慧园区综合管理平台，进行存储、分析、预警、分发。
(5) 数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能
(6) 数据统计功能：支持单要素统计功能：可按年、月、日、小时、10分钟或任意时间段进行单要素最大值、最小值、平均值的统计。
(7) 数据图表功能：根据采集的数据可以形成实时曲线，并可以以柱形图、饼状图等直观的方式呈现。
(8) 物联网农业气象站站技术参数表：
| 序号 | 技术参数名称 | 参数描述 |
| 1 | 空气温度测量 | 测量范围：-50～+100℃， 分辨率：0.1℃，准确度：≤±0.2℃ |
| 2 | 空气湿度测量 | 测量范围：0～100%RH 分辨率：0.1% 准确度：±1.2%RH |
| 3 | 风向测量 | 测量范围：0～360°（16方向），分辨率：1°，准确度：±3° |
| 4 | 风速测量 | 测量范围：0～75m/s，分辨率：0.1m/s，准确度：±(0.3+0.03V)m/s |
| 5 | 雨量测量 | 测量范围：≦4mm/min，分辨率：0.2mm， 准确度：±0.4mm |
| 6 | 大气压力测量 | 测量范围：10～1200hPa， 分辨率：0.1hPa 准确度：±0.3hPa |
| 7 | 光照强度测量 | 测量范围：0-200000Lux， 分辨率：1Lux，准确度：±2% |
| 9 | 土壤湿度 | |
| 10 | 土壤温度 | |
| 11 | 土壤PH值 | |
| 12 | 土壤导电性 | |
| 13 | 供电系统 | 太阳能供电 |
| 14 | 工作环境 | -50℃ ～+50℃、0～100%RH |
| 15 | 连续性 | 连续15天阴雨可正常工作（GPRS通讯） |
| 16 | 整机功耗 | 2.5W（GPRS通讯） |
| 17 | 供电电源 | 12V；防水等级：IP65 |
| 18 | 通讯模式 | 4G |
| 19 | 专用支架 | 主杆表面采用热镀锌、静电喷塑工艺处理，抗腐蚀、抗氧化性强，主杆高度3.5米，配备防风拉索 |
| 20 | 避雷系统（选配） | 避雷针及附属配件 |
2.2 智慧园无线灌溉系统

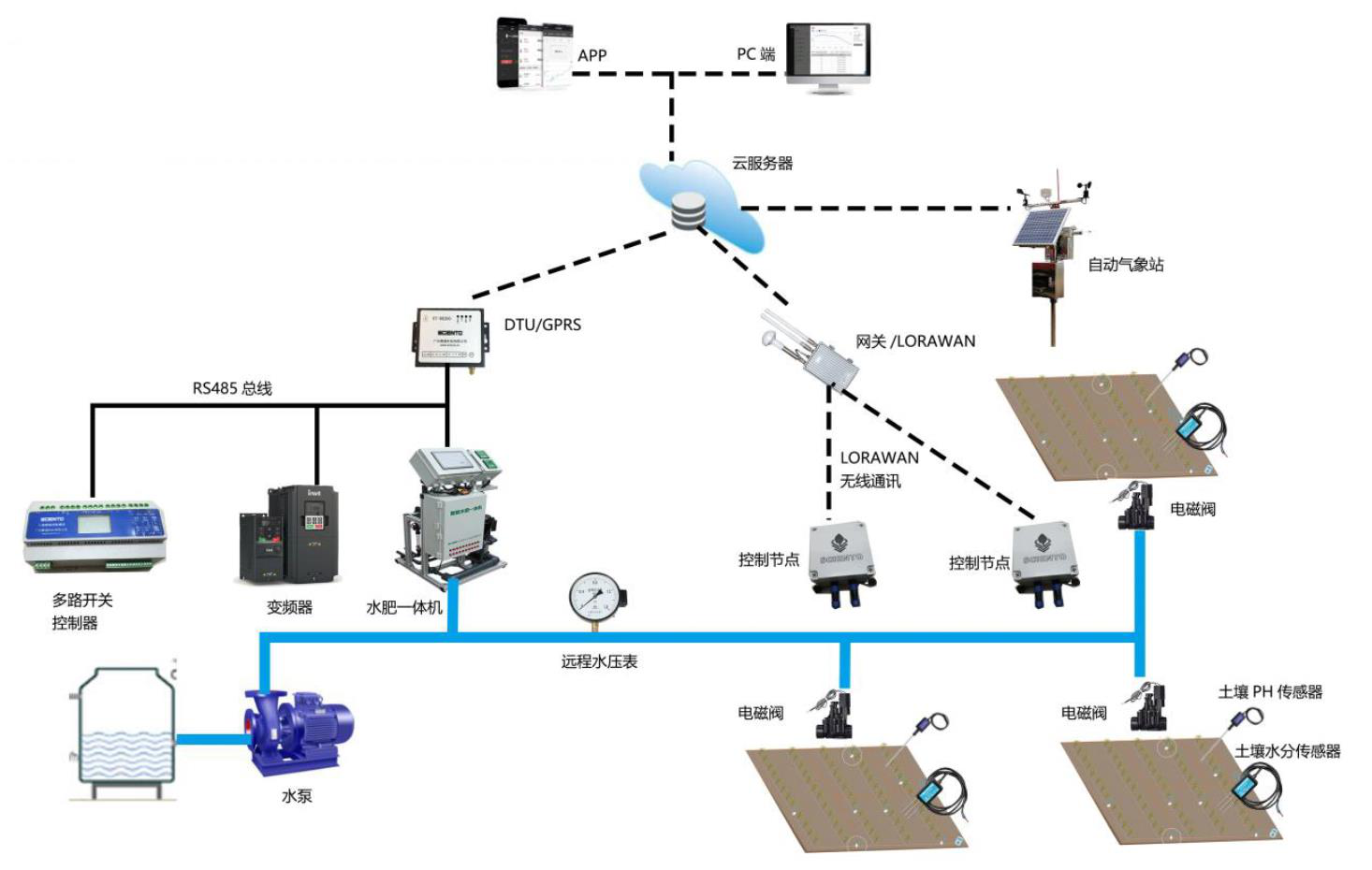

现精细灌溉、适时灌溉、解放劳动力、发展高效农业，蜂窝物联开发了智慧农业灌溉系统，应用遥感、遥测等新技术，对土壤墒情和作物生长实时监测，对灌区灌溉用水进行监测预报，实行节水灌溉智能化、水肥一体化管理。这套系统不需要任何人去操控，系统会自己检测是否应该工作。是否开启灌溉，灌溉多久，灌溉量多大，系统都可以自己解决。节省了大量人力，并且可以有效提高生物的生长效率。智慧农业灌溉系统由水肥一体机、水泵、过滤系统、施肥机、田间管路、电磁阀控制器、电磁阀、环境和墒情数据采集系统、物联网云平台等组成。为实现智能化施肥，达到节水、节肥，改善土壤环境，提高作物品质的目的，同时降低系统成本。
➢ 对灌溉区域进行远程压力监测，实现水泵变频控制，系统实现恒压灌溉；
➢ 水泵可远程和本地化控制，PC/APP 可实时查看水泵运行状态；
➢ 水肥一体机根据监测的 EC PH 值进行水肥配比调节；
➢ 水肥一体机可实现远程和本地化控制，运行状态信息可在 PC/APP 实时查看；
➢ 灌溉区域可实现远程灌溉控制；
➢ 灌溉区域可定时/定量灌溉控制；
➢ 灌溉区域进行多处土壤水分含量测量，可实现自动灌溉控制；
➢ PC/APP 物联网云平台实现系统设备的远程控制；
➢ 物联网云平台可对水泵、水肥一体机、电磁阀等设备运行状态信息实时查看；
➢ 物联网云平台可对灌溉信息进行报表导出分析；
后端区域轮灌采用无线灌溉方式，系统采用先进的 LORAWAN 通讯协议，可在APP/PC端通过网关将控制信息传输给控制节点，远程控制电磁阀的开闭，并通过对灌溉区域土壤水分电导率等信息监测，通过设定阀值和控制策略，实现自动灌溉。

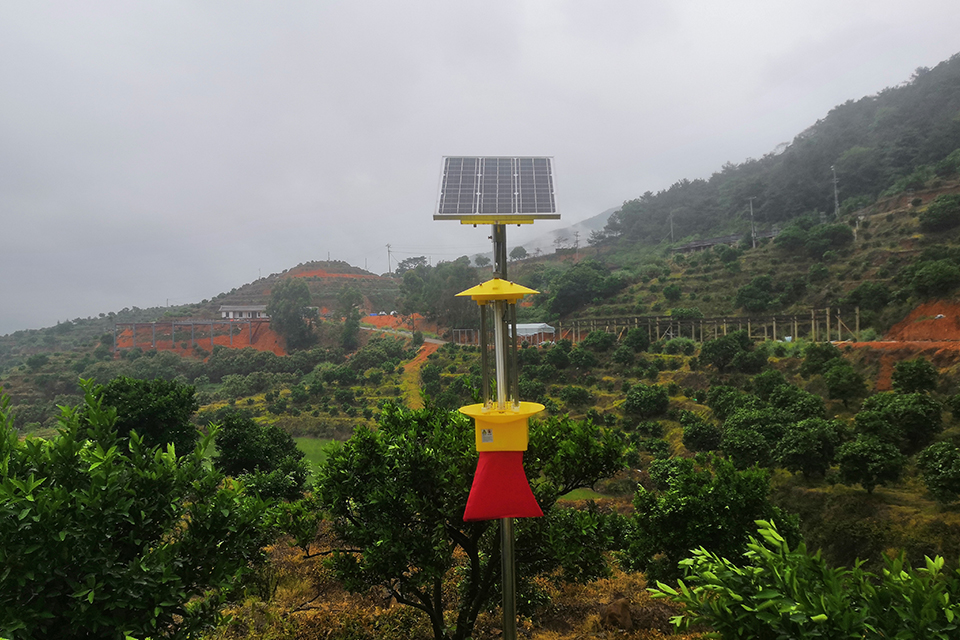

2.3 智慧园绿色虫控系统
物联网杀虫灯利用清洁能源，根据昆虫具有趋光性的特点，利用昆虫敏感的特定光谱范围的诱虫光源，诱集昆虫并能有效杀灭昆虫，降低病虫指数，防治虫害。
1.支架及供电系统：
（1）不锈钢支架，防水防锈，高3-4.5米，可调节。
（2）太阳能电池板功率≥50W；锂电池容量≥60Ah。
2.害虫自动诱捕感应计数系统：
（1）标靶害虫通过性诱剂诱集，害虫种类可控。
（2）诱捕及计数装置位置可在0-4.5米高度间调节。
（3）害虫自动感应检测系统包括电流感应装置,电机驱动运行装置，电路调节装置,循环清洁装置，错误排除装置,信号识别装置，数据统计装置,人体安全限流装置。其中电流感应装置由环形金属电极和电流感应盘组成,感应盘外圈直径14.8cm。
（4）电机驱动运行装置由电机和扫除装置组成。害虫扫除装置材料：聚氨酯。固定在电阻感应盘上，并可沿固定轴转动，功率30瓦，转速可调。
3.主机：
（1）能在恶劣气候长期情况下正常工作，工作温度：-20℃-70℃；工作湿度：0-95%。
（2）具备设备故障远程诊断和维护功能，设备异常或故障远程提醒、远程开关机、性诱芯到期更换时间提醒功能。
（3）具备数据远程自动报传功能，数据应涵盖：害虫数量、诱捕时间、GPS信息、温湿度等内容。数据报传方式支持短信和无线数据网络两种，数据上传端口不低于5个，并可根据上传数据包大小在两种方式之间任意切换。
（4）上传数据可实时上报至用户指定地址，可实现手机、电脑多种客户端接收。
4．系统服务平台软件。
（1）系统服务平台软件经过国家计算机软件专利认证。
（2）可通过软件远程设置以下报传方式：
（4）根据害虫阈值自动上传
（5）固定时间自动上传
（6）在任意时间点，远程发送命令自动上传。
（7）系统服务平台软件可实现图片查看，数据查看，地图查看，图表自动生成功能，包括设备维护及安装，诱芯更换提醒等。
（8）系统服务平台软件可分级管理，根据不同的权限管理不同的设备。
（9）数据列表查看功能支持不同设备之间、不同区域之间的监测数据一键对比分析。

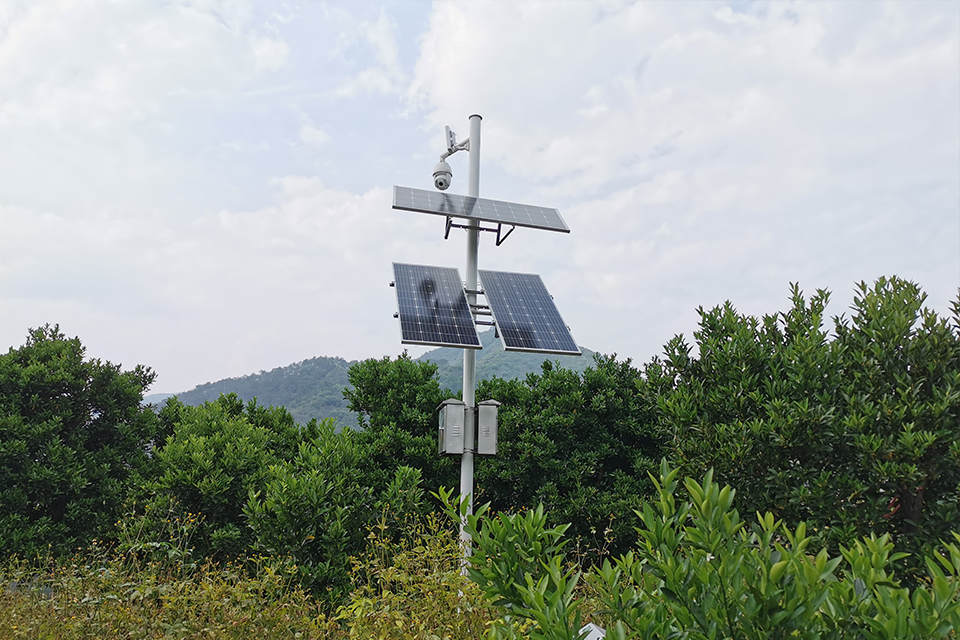

2.4智慧园可视化管理平台
利用高点视频监控，解决视频监控覆盖难题，实现园区整体情况的实时把控。结合园区智慧监控中心及用户APP可以实施查看园区视频内容，安装高空高清监控设备，对周边1km区域实施24小时智慧监控，提高园区的安全性同时方便园区的管理。
2.5智慧园可视化溯源平台

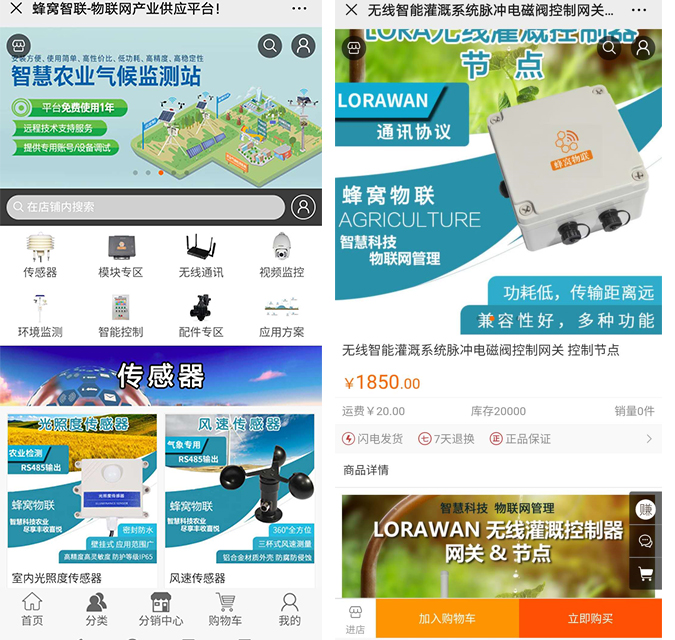

2.6智慧园电子商城平台

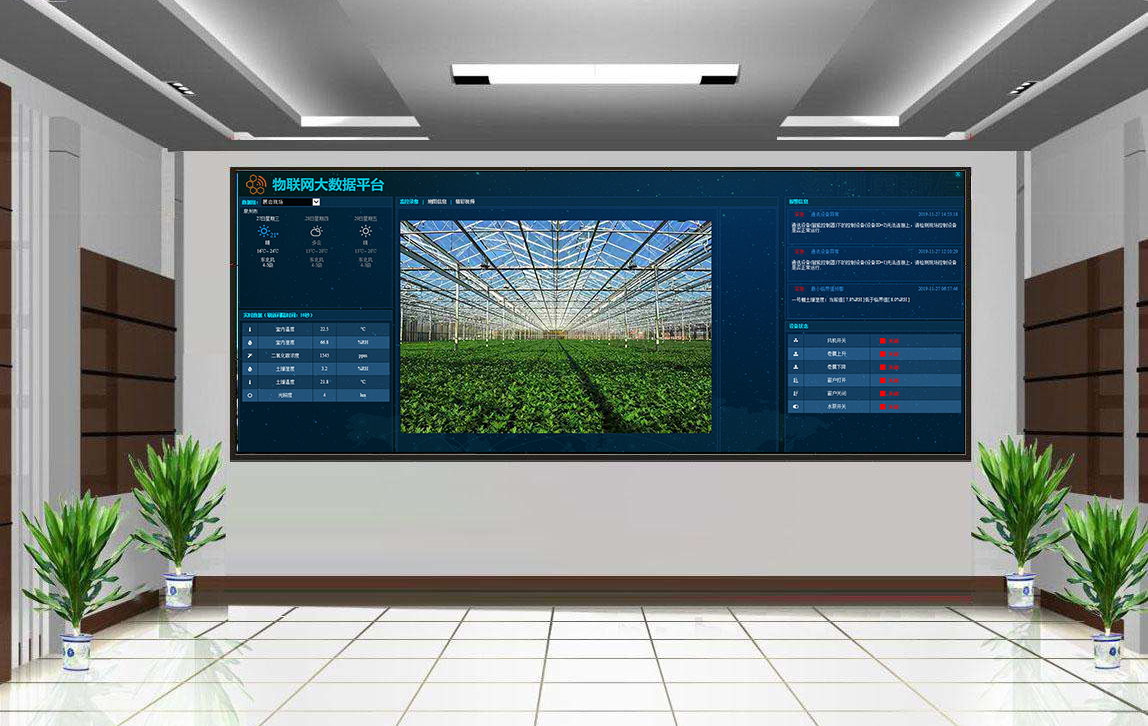

2.7智慧园展示中心建设
建设智慧园展示中心，通过在智慧园展示中心中心安装LED全彩屏幕、触控设备、办公电脑等设备，方便管理员实现在办公室进行远程管理控制园区。同时为葡萄园拍摄宣传片有利于企业的宣传，同时拍摄360°VR全景，方便企业宣传，有利于消费者对葡萄园全景的了解。
2.7.1 LED全彩屏
LED全彩大屏幕采用红、绿、蓝三色发光管，每种管各256级灰度构成了16,777,216种颜色。百科名片LED全彩大屏幕采用红、绿、蓝三色发光管，每种管各256级灰度构成了16,777,216种颜色。全彩屏LED显示屏系统，采用了当今最新LED技术和控制技术，使全彩色LED显示屏性价比高、性能稳定、功耗低、单位解析度高、色彩逼真丰富、组成系统时电子组件少、使得故障率降低。
技术参数：
单元板图片
屏体技术参数：
| 屏体 技术参数 | 最大功耗 | 290 W/㎡ | 使用环境 | 室内 | ||
| 最佳视距 | ≥2.5m | 盲点率 | 小于万分之三 | |||
| 亮度 | ≥600 cd/㎡ | 屏体平均功耗 | 170 W/㎡ | |||
| 屏幕水平视角 | 120±10度 | 屏幕垂直视角 | 120±10度 | |||
| 单元板 技术参数 | 像数点间距 | 2.5mm | 每平方密度 | 160000Dots/㎡ | ||
| 分辩率 | 128x64=8192 Dots | 结构特点 | 灯驱合一 | |||
| 像素构成 | 1R1G1B | 驱动方式 | 1/64扫恒流驱动 | |||
| 输入电压 | 4.8-5.5V | 套件材料 | 聚碳酸酯PC料 | |||
| 重量 | 344g | 单元板功率 | <15W | |||
| 尺寸（长 宽 厚) | 320*160*14.0（mm） | 最大电流 | <3A | |||
| 200W开关电源带载数量 | <10块P2.5全彩单元板 | |||||
| 系统参数 | 换帧频率 | >60帧/秒 | 刷新频率 | 3840Hz | ||
| 控制方式 | 计算机控制，逐点一一对应，视频同步，实时显示 | 亮度调节 | 256级手动/自动 | |||
| 驱动芯片型号 | 缓冲器74HC245、译码行管9739、PWM高刷新恒流芯片9929 | |||||
电气参数
| 电气参数 | 电源输入电压 | AC220/100±15%V | 视实际需要而定 |
| 电源输入频率 | 50/60 | HZ | |
| 电源电气规格 | 5V*30A 40A 60A 80A | W | |
| 数据传输途径 | 超五类网线 | ||
| 数据传输距离 | 国标网线100m,多模光纤500m,单模光纤20km | 米 | |
| 适用环境 | 工作湿度 | ≤90% RH | |
| 环境温度 | -10℃—50℃度 | ||
| 储存温度 | -40℃-60℃度 | ||
| 平均无故障时间 | 10000hours | ||
| 使用寿命 | 100000hours | ||
| 控制系统 | 同步控制系统 | ||
| 电脑配置 | 满足下列条件；主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽；有倆个USB接口；要求配备有DVI接口输出的独立显卡 | ||
2.7.2 园区360°VR全景展示
智慧园区360°展示，将整个园区的布局整体环境整合一起，主要站点注解说明，想看哪里点哪里，旋转换位，变大近看细节，变小纵览全园，体验360°智能游园，结合企业文化宣传，有利于消费者对葡萄园全景的了解。
